C-NAEGS
ロボット型システム
ナベルのこれまでの技術と実績を凝縮した
次世代NAEGS（ネーグス）Cシリーズ
次世代NAEGS（ネーグス）Cシリーズ
ロボットパッカーの特徴は、グレーディングとパッキングの分離。グレーディングした卵をストックしてからパッキングするので、たとえ包装ラインがストップしても、洗卵・選別工程は停止しません。
機械の停止によるロスを、最小限に...... それが、高稼働率の秘密です。
特徴

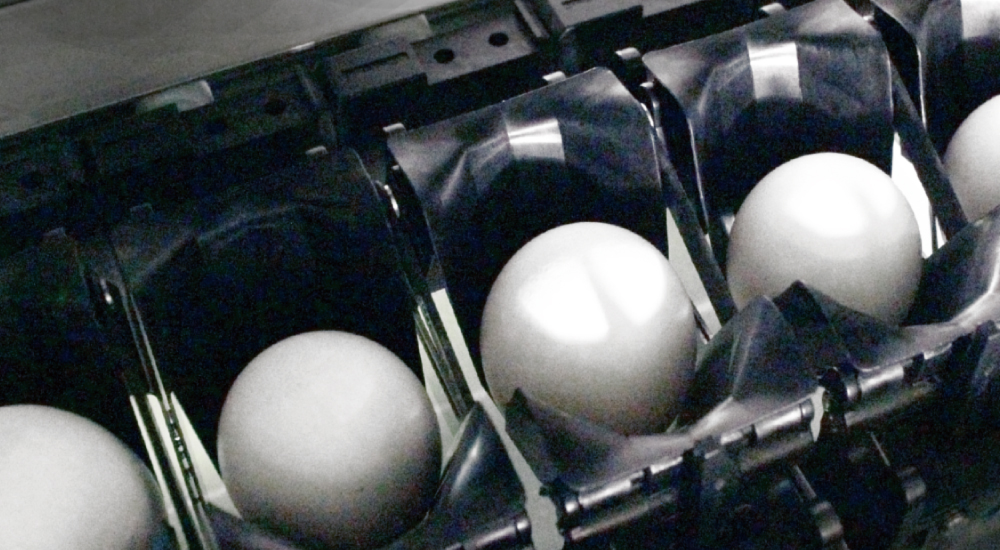

ゆっくりだから、たまごに優しい
単列4万卵の処理を3万卵のスピードで
C-NAEGSの卵の搬送スピードは従来機の毎秒847mmに対して毎秒635mmと、実に25％のスピードダウンで卵への衝撃を小さくすることに成功しました。 その理由は、卵と卵の間隔を小さくした「狭ピッチ分配キャリア」の採用。構造がシンプルでトラブルの起きにくい信頼性の高い設計です。
コンパクト設計に
基本構造を見直した結果、グレーダーフレーム幅が従来の約半分に抑えられ、レイアウトのしやすいシンプルな機械になりました。
多品種少量生産に対応
パックラインを2本設置すれば、容器や豆シール、ラベルが異なる製品を同時並行して生産できます。
容器の供給は、効率の良い方をコントローラが自動で選択します。
容器の供給は、効率の良い方をコントローラが自動で選択します。

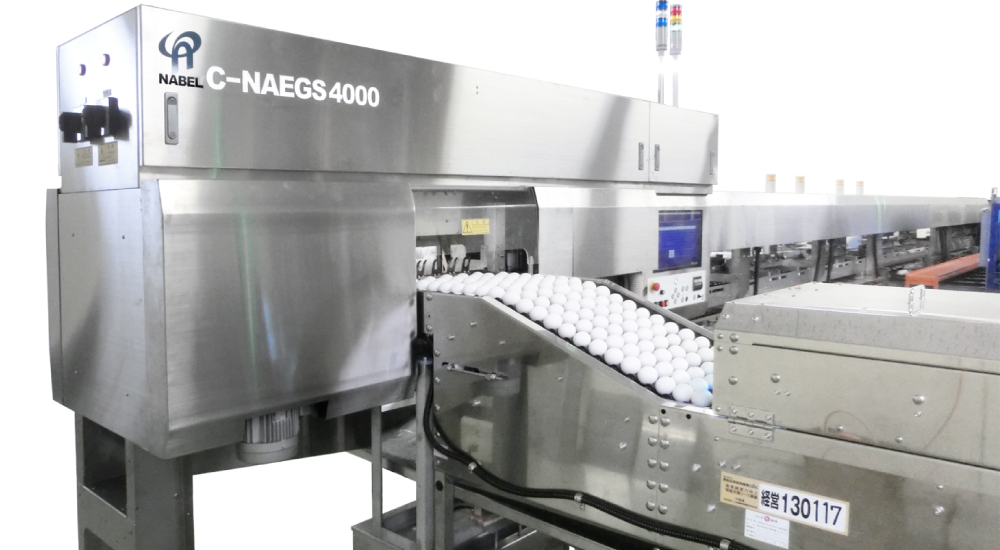

衛生的な構造
食品業界標準のステンレス仕様
腐食に強いステンレスのボディーは、掃除がしやすく衛生的です。「床をモップで水洗いできる」をコンセプトに足回りに空間を確保しました。オプションのキャリア洗浄装置CWU400の搭載によって、卵に接触するキャリアを衛生的な状態に保つことができます。
安全でおいしい卵を、すべてのお客様へ。

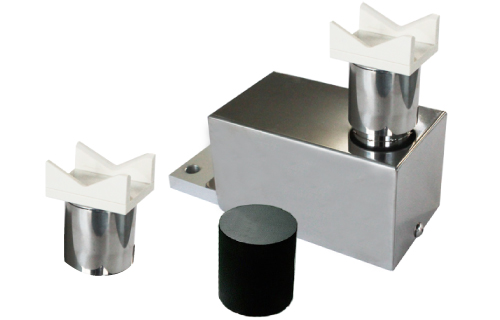

ロードセル計量器
ロードセル計量器搭載のC-NAEGSは防水構造で、計量部にゴムキャップをつければ水洗いが可能、計量皿も取り外して洗えます。
構造が単純でコンパクトなため、定期的な調整が不要で安定した計量が可能です。

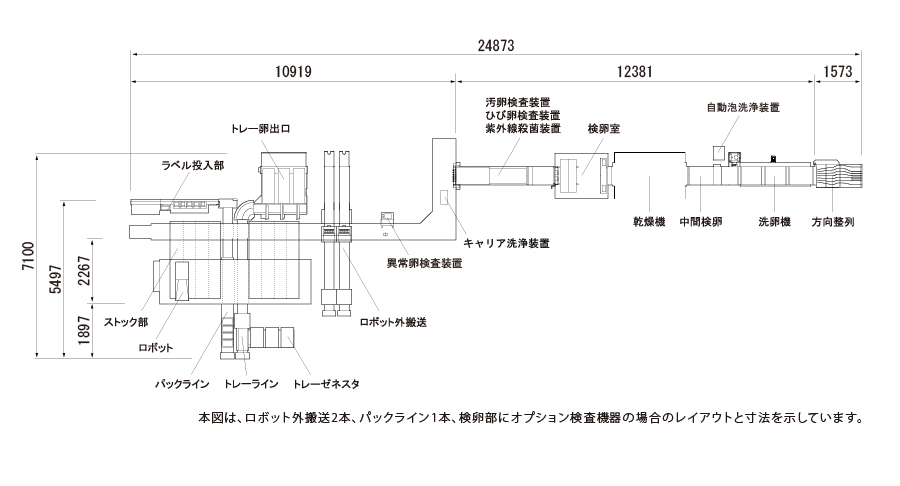

レイアウト例
このレイアウトは一例です
仕様
| 型式 | C-NAEGS4000 | |
|---|---|---|
| 処理能力 | 40,000卵/時（最大） | |
| 要力 | 電気容量 | 三相200V 75A（最大）※1 単相100V 20A（最大）※2 |
| エアー量 | 50～100Ｌ/min（ANR） | |
| 給湯量 | 60℃ 10ℓ/分 以上 | |
| 給水量 | 200KPa 10ℓ/分※3 | |
| 対応容器 | パック | 5×2 3×2※4 4×2※4 6×2※4 |
| モールドトレー | 5×8 5×9 6×9 6×5※4 | |
| アメリカントレー | 6×5 | |
| モールドパック | 5×2 6×2※5 | |
| 主な機能 | カセット式パック自動供給（4サイズ）※6 | |
| モールドトレー自動供給（3サイズ） | ||
| 30卵アメリカントレー自動供給 | ||
| ラベル自動投入（4サイズ）※6 | ||
| 仕入、出来高伝票出力 | ||
| オプション機能 | アキュームレータ、オートローダ、次亜濃度調整装置、 多層式洗卵機、自動泡洗浄装置、汚卵検査装置、 ひび卵検査装置、紫外線殺菌装置、異常卵検査装置、 特殊容器供給装置、キャリア洗浄装置、定重量包装プログラム、 パック生産数指定プログラム※7、リパック機能※8 |
|---|
※1 上図の機器を全て使用する場合に必要です。
※2 製品ライン用です。
※3 自動泡洗浄装置（オプション）を使用するとき、必要になります。
※4 オプションです。
※5 ロボット外搬送にて対応可能です。
※6 5台まで設置可能です。
※7 設定した数のパックを生産する機能です。
※8 トレーに入った卵をパックに詰める機能です。
製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
NAEGSとは、NABEL Efficient Grading Systemの略称であり、
選別と包装の完全分離を世界で初めて実現したナベルの造語です。
※2 製品ライン用です。
※3 自動泡洗浄装置（オプション）を使用するとき、必要になります。
※4 オプションです。
※5 ロボット外搬送にて対応可能です。
※6 5台まで設置可能です。
※7 設定した数のパックを生産する機能です。
※8 トレーに入った卵をパックに詰める機能です。
製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。
NAEGSとは、NABEL Efficient Grading Systemの略称であり、
選別と包装の完全分離を世界で初めて実現したナベルの造語です。
オプション機能

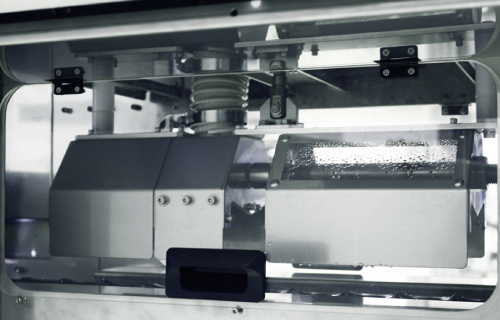

CWU400 キャリア洗浄装置
卵に直接触れるキャリアは清潔に保ちたい。しかし人手で一つひとつ清掃するのは重労働です。キャリア洗浄装置があればボタンひとつで全てのキャリアを洗浄・乾燥させますので、お客様のメンテナンスの負担が軽減します。
AWU330 自動泡洗浄装置
毎日の清掃で洗卵機や乾燥機のブラシを取り外すのは重労働です。自動泡洗浄装置は泡噴射、すすぎ、乾燥の工程を全自動で行いますので、ブラシを含む機内の洗浄が可能です。所要時間はたったの30分。付属のホースで気になる部分を集中して洗浄することもできます。

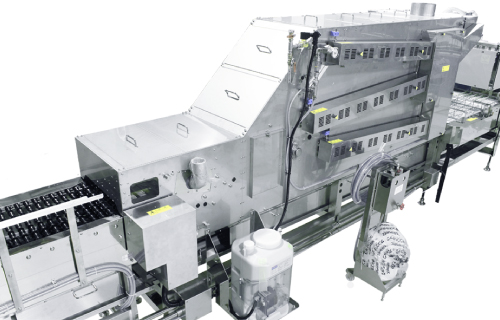

WWW400 多層式洗卵機
卵への優しさはそのままに、よりきれいに洗いあげるにはどうしたらいいのか･･･ナベルが行き着いた答えは洗浄工程の多層化です。その名のとおり、卵が機械の中をジグザグに進行するため、洗浄工程が長くなります。ブラシの本数は従来機の2倍になり、洗浄能力が飛躍的に向上しました。設置スペースと使用湯量は従来機と変わりません。汚卵率を下げることで、お客様の利益に貢献します。
BSB101 別置き操作盤
遠くにある本体制御盤を操作するのが面倒――そんな不満を解消するのがこの装置です。別置き操作盤はキャスター付きで移動が容易ですので、製品側に設置すれば製品の状態を確認しながらパッカー制御の操作が可能です。
