ロボット型システム

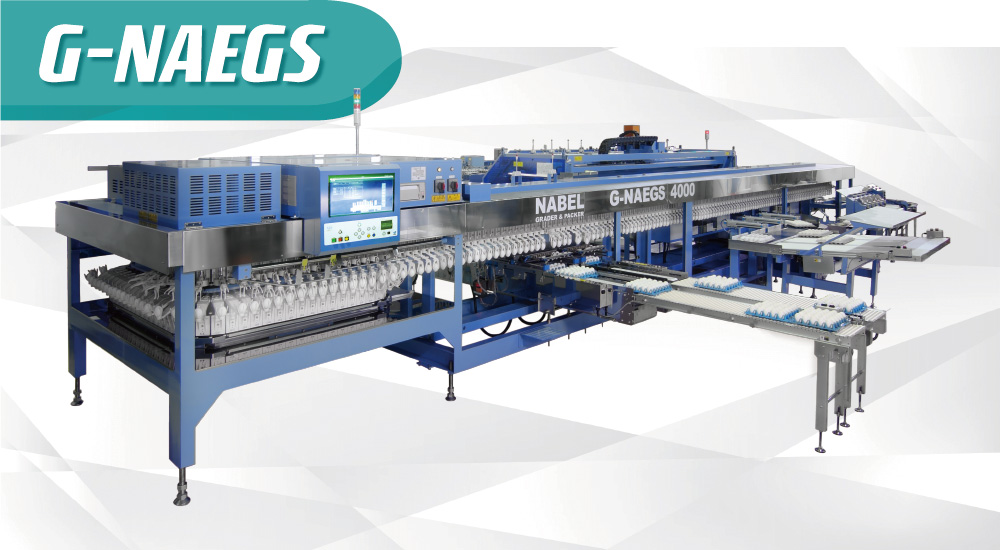

ロボットパッカー G-NAEGS

ナベルの技術と実績を凝縮したNAEGS（ネーグス）Gシリーズ。処理能力は時間当たり3万卵・3万5千卵・4万卵の3タイプから選べます。NAEGSの特徴はなんといっても選別と包装の分離です。洗卵乾燥から選別までの工程と包装の工程を完全分離することにより、稼働のロスは最小限になり、パックやラベルの交換時には、パックラインをストップするだけでOK。その間、洗卵乾燥や選別の工程は継続され、これらの工程を経た卵がストック部に充填されていきます。省スペースで処理能力は3割アップ、少人数での稼動が可能となりました。

特徴仕様

特徴

よりスピーディに、より安全に

Gシリーズのコントローラーは信頼性の高いワンボードのコンピューターで制御されています。トラブルの発生を防ぎ、お客様に安心してお使いいただけるシステム、ナベルの自信作です。

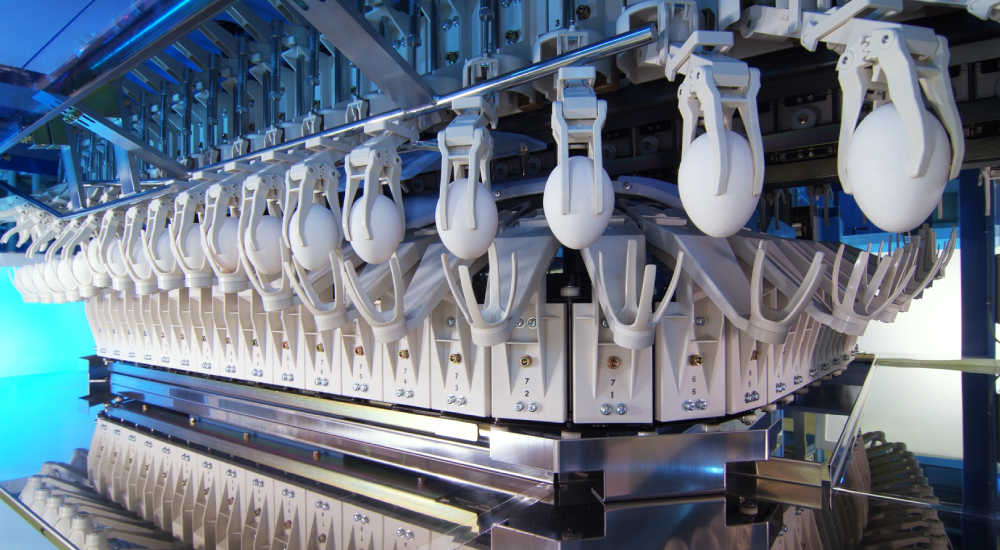

高速ロボット搭載により実現したパックラインダブルタイプ。パックラインが2本セットできます。
容器が違う、豆シールが違う、ラベルが違う…など、アイテムが多くても柔軟な対応が可能。一時的にこの製品の生産を優先したい、という場合も不要なパックの供給スイッチを「切」にするだけ。面倒な操作はありません。
機械を止めることなく多品種少量生産を。そんな願いをナベルのNAEGSロボットが実現しました。

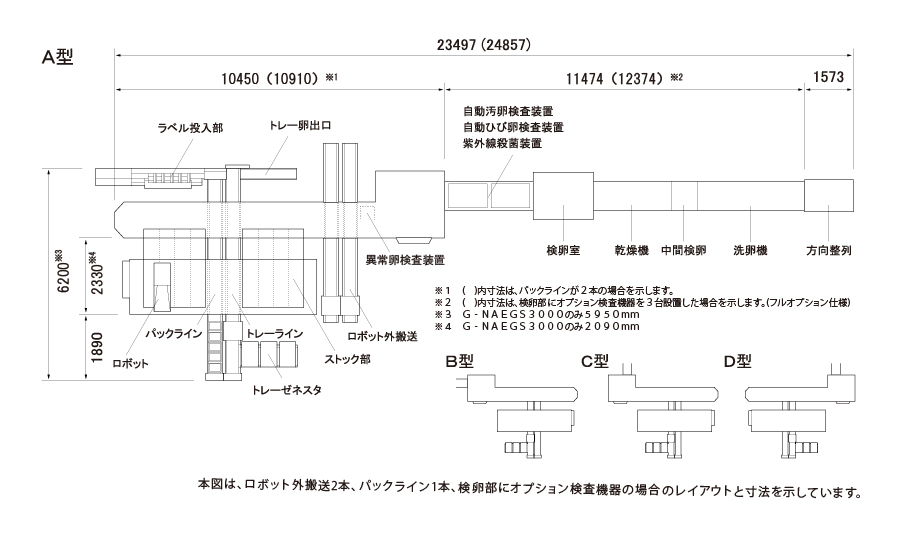

レイアウト例

このレイアウトは一例です

仕様

型式		G-NAEGS4000	G-NAEGS3500	G-NAEGS3000
処理能力		40,000卵/時（最大）	35,000卵/時（最大）	30,000卵/時（最大）
要力	電気容量	三相200V 75A（最大）^※1 単相100V 20A（最大）^※2
	エアー量	50～100Ｌ/min（ANR）
	給湯量	60℃ 10ℓ/分以上
	給水量	200KPa 10ℓ/分^※3
対応容器	パック	5×2 3×2^※4 4×2^※4 6×2^※4
	モールドトレー	5×8 5×9 6×9 6×5^※4
	アメリカントレー	6×5
	モールドパック	5×2 6×2^※5
主な機能		カセット式パック自動供給（4サイズ）^※6
		モールドトレー自動供給（3サイズ）
		30卵アメリカントレー自動供給
		ラベル自動投入（4サイズ）^※6
		仕入、出来高伝票出力

オプション機能	アキュームレータ、オートローダ、次亜濃度調整装置、多層式洗卵機、自動泡洗浄装置、汚卵検査装置、ひび卵検査装置、紫外線殺菌装置、異常卵検査装置、特殊容器供給装置、定重量包装プログラム、パック生産数指定プログラム^※7、リパック機能^※8

※1 上図の機器を全て使用する場合に必要です。
※2 製品ライン用です。
※3 自動泡洗浄装置（オプション）を使用するとき、必要になります。
※4 オプションです。
※5 ロボット外搬送にて対応可能です。
※6 5台まで設置可能です。
※7 設定した数のパックを生産する機能です。
※8 トレーに入った卵をパックに詰める機能です。

製品改良のため、お断りなく仕様を変更する場合があります。ご了承ください。

NAEGSとは、NABEL Efficient Grading Systemの略称であり、
選別と包装の完全分離を世界で初めて実現したナベルの造語です。

オプション機能

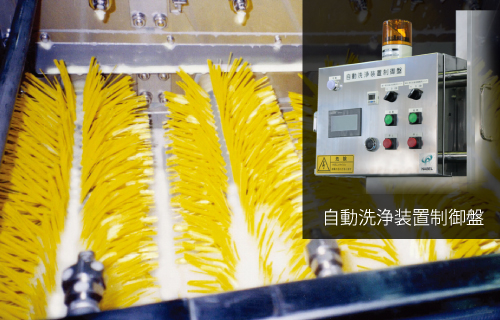

AWU330 自動泡洗浄装置

毎日の清掃で洗卵機や乾燥機のブラシを取り外すのは重労働です。自動泡洗浄装置は泡噴射、すすぎ、乾燥の工程を全自動で行いますので、ブラシを含む機内の洗浄が可能です。所要時間はたったの30分。付属のホースで気になる部分を集中して洗浄することもできます。

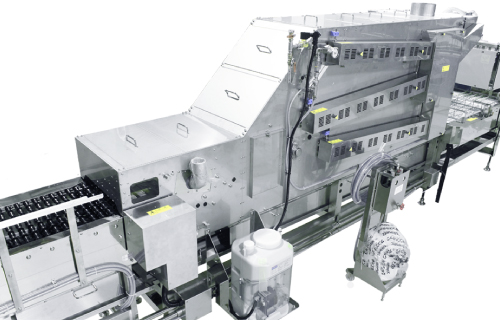

WWW400 多層式洗卵機

卵への優しさはそのままに、よりきれいに洗いあげるにはどうしたらいいのか･･･ナベルが行き着いた答えは洗浄工程の多層化です。その名のとおり、卵が機械の中をジグザグに進行するため、洗浄工程が長くなります。ブラシの本数は従来機の2倍になり、洗浄能力が飛躍的に向上しました。設置スペースと使用湯量は従来機と変わりません。汚卵率を下げることで、お客様の利益に貢献します。

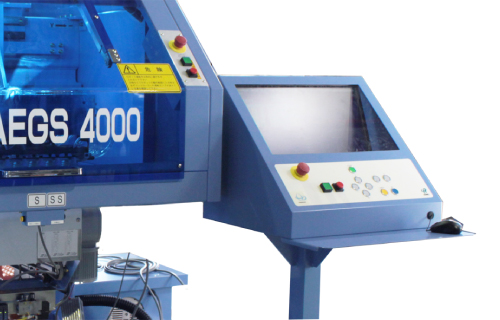

BSB101 別置き操作盤

遠くにある本体制御盤を操作するのが面倒――そんな不満を解消するのがこの装置です。別置き操作盤はキャスター付きで移動が容易ですので、製品側に設置すれば製品の状態を確認しながらパッカー制御の操作が可能です。
